詳細說明

1.流程說明

焚燒爐焚燒后的260℃煙氣先經過消白煙換熱裝置的煙氣取熱單元降溫到160℃后進入超重力裝置進行脫硫。

經超重力裝置脫硫后的煙氣進入降溫除濕裝置進行換熱降溫，脫硫后煙氣溫度由56℃降至52℃。同時將煙氣中霧滴經除霧器進行去除。除濕裝置分為三段，最底部為循環池區，降溫后的液體收集在該區域，再通過除濕循環泵循環至降溫區。循環池內設置換熱設備，通過引入廠區循環水將循環池內熱量帶出。除濕裝置中段為降溫區，通過氣液接觸，煙氣溫度從56℃降至52℃，同時該區域可作為超重力裝置的脫硫補充，開停機時，加大該區堿液補充，確保煙氣達標排放。除濕裝置上部設置除霧器區，將煙氣中霧滴降至20mg/m³，以減輕后部煙氣帶水問題。

除濕系統降溫冷凝出的水以及除霧器沖洗的水通過管道溢流至超重力機，作為超重力機的系統補水，已確保系統水平衡。

潔凈煙氣由除濕裝置除霧器除霧脫水后，進入消白煙換熱裝置利用原煙氣的高溫熱量將濕煙氣加熱到145℃，通過煙道排至煙囪排放。

經消白煙裝置后的煙氣溫度較高，且煙氣中水蒸氣處于未飽和狀態，排煙過程不會出現白煙現象。

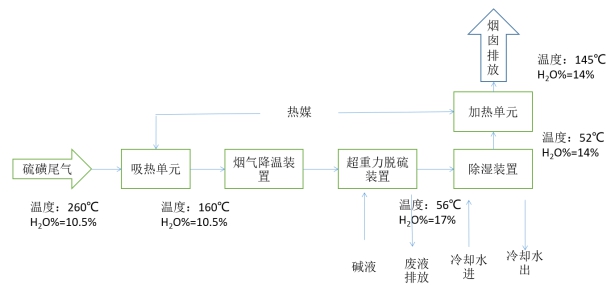

2.工藝流程
